PS是一个强大的软件，可以达到我们的很多需求，比如做一个管道流程图，怎样做一个弯曲的立体感比较强的管道图呢，这里有个小经验和大家分享一下

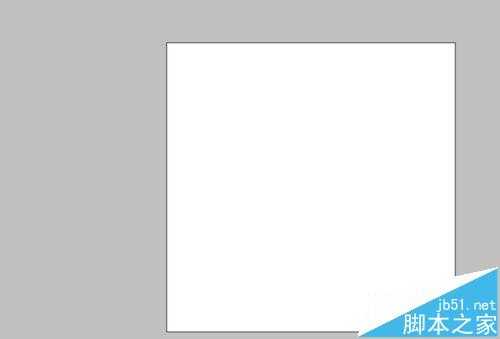

1、我们先新建一个正方形的画布，背景最好设成透明色，为了更清楚的展现给大家，我将背景设置为了白色，如图所示

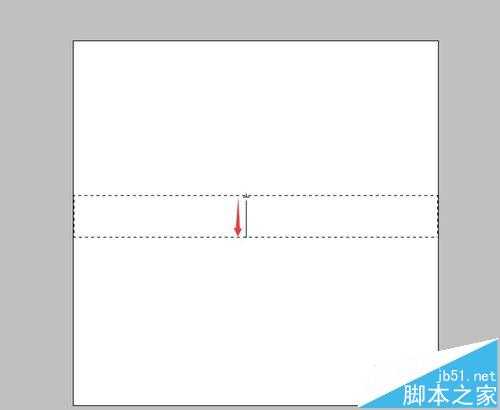

2、我们在工具栏中点击矩形选择工具，然后在画布上从左往右画一个矩形选区，要两边到头，然后点击工具栏中的渐变工具

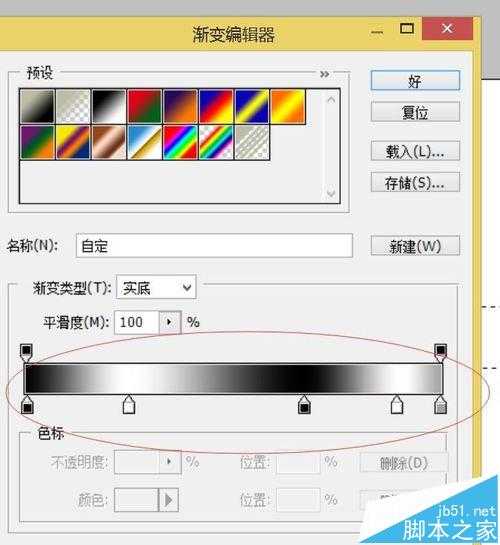

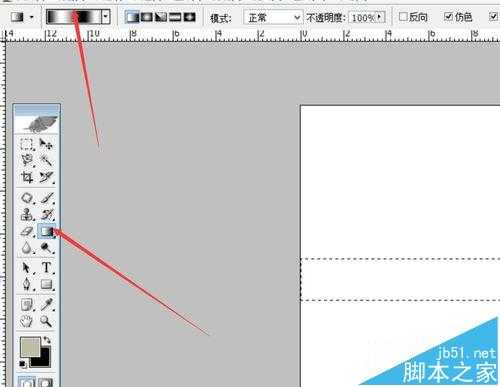

3、点击渐变工具后，在上方的渐变选项中设置为如图所示的渐变色，点击上图的渐变色，会出现渐变对话框，设置参数如下图

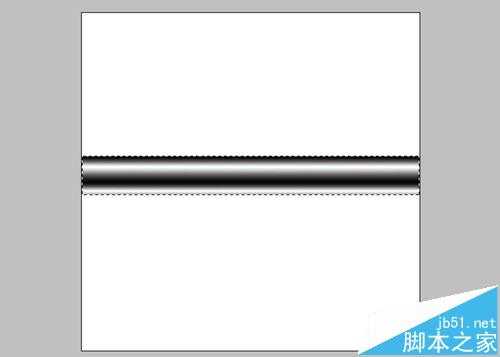

4、设置好后，在我们的步骤一的选区中从上往下拉，入图所示，会出现一个立体的长条形的管道样式，这个我们可以作为直行的管道备用，复制一层

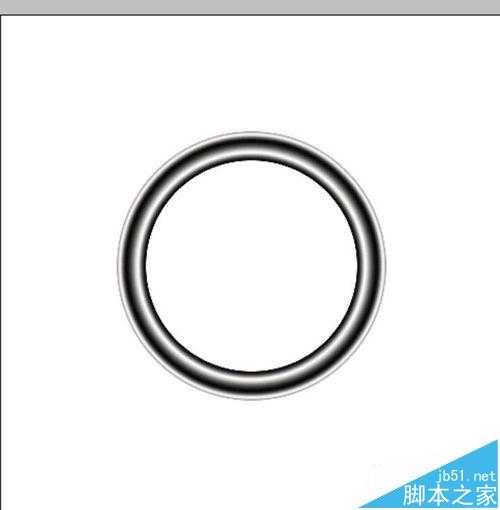

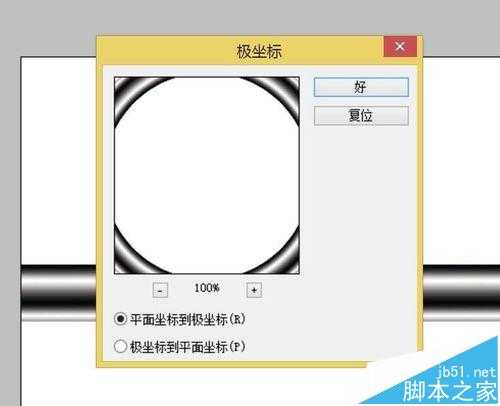

5、在背景层中，选择滤镜-扭曲-极坐标，打开极坐标对话框，选中平面坐标到极坐标，确定后，会发现长条变成了一个环状，我们把它作为拐角的素材

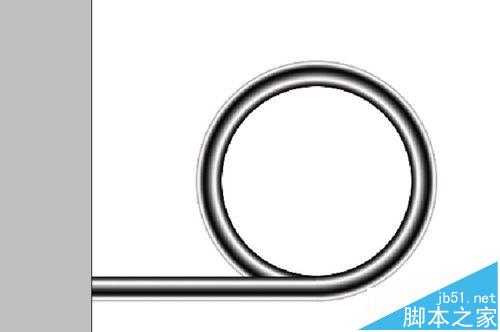

6、然后把复制的图层背景去掉，变成透明，这个很简单，然后将两个图拼接在一起，这里只要调整长方形管道的大小即可实现，效果如图

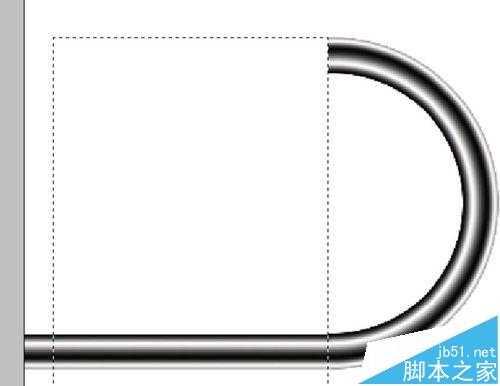

7、然后把两个图层合并，点击矩形选中工具，选中左边半圆。按delete清除多余的部分，拼接的效果就出来了，下面我们做一个节点

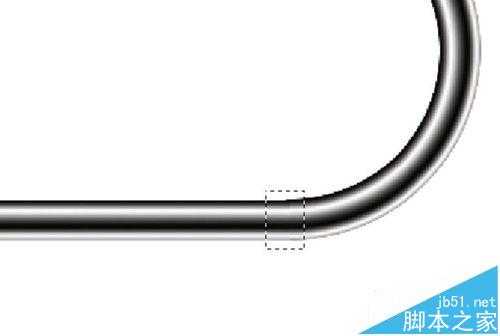

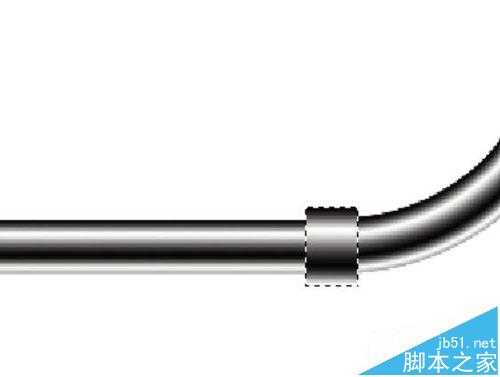

8、在节点处，用矩形选择工具画一个两边对称的矩形，然后点击渐变色工具，从上往下拉，一个管道节点就做成了，效果看下图
