CorelDRAW 软件中度量工具是一个很好用测量工具,一些尺寸的标注都会用到,下面小编就为大家介绍cdr软件中度量工具使用方法,顺便介绍一下折线,三曲线,连接器),来看看吧!

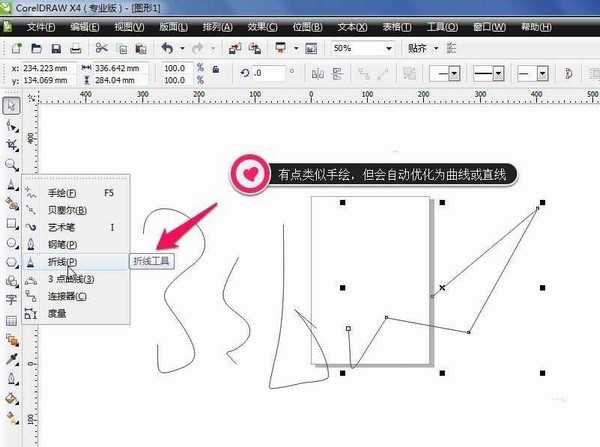

1、折线工具

(跟手绘功能有点类似,不常用)

如图

cdr软件中度量工具及其它工具使用方法

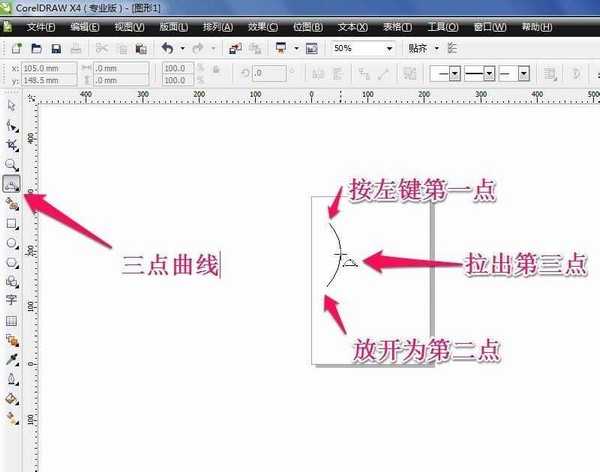

2、三点曲线工具

如图

cdr软件中度量工具及其它工具使用方法

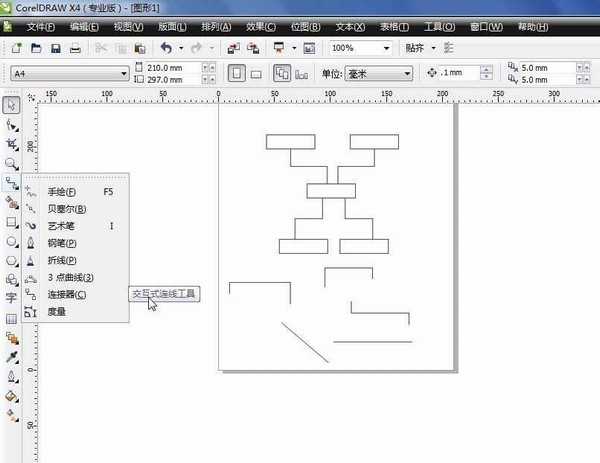

3、连接器工具(交互式连线工具)

如图

制这种图表才会用到

(也不常用 )

cdr软件中度量工具及其它工具使用方法

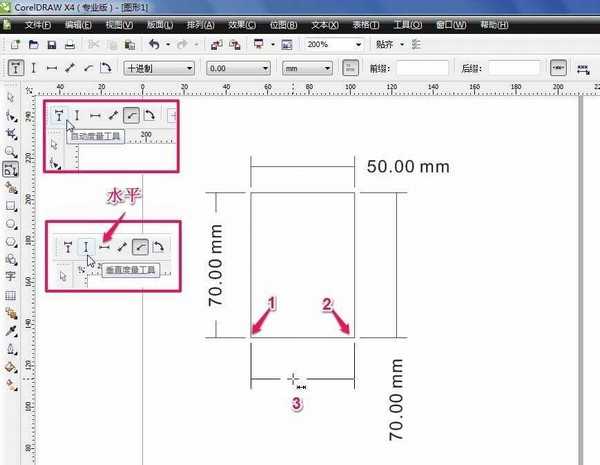

4、度量工具

自动度量 就是自动检测垂直或水平进行度量

(垂直度量及水平度量只能单独检测垂直或水平)

1点为开始

2点为结束

3拉出点下的标注点

如图

cdr软件中度量工具及其它工具使用方法

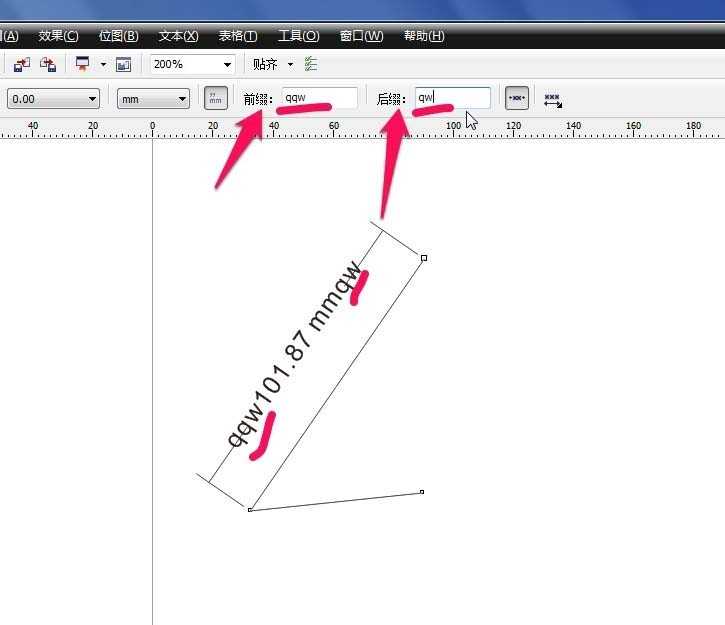

5、度量工具

倾斜度量工具

可以测量斜线的长度

(使用前缀及后缀一般是说明文字)

cdr软件中度量工具及其它工具使用方法

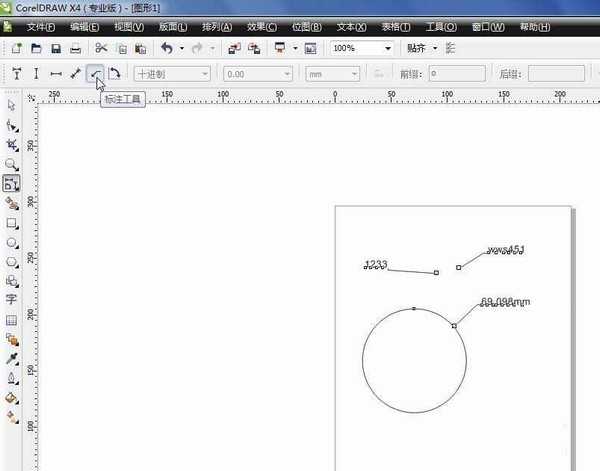

6、度量工具

标注工具

特别的标注说明等

cdr软件中度量工具及其它工具使用方法

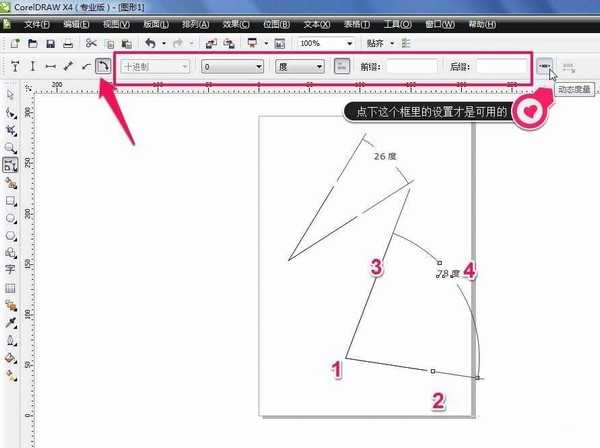

7、度量工具

角度量工具

1点为度量角的顶点

2点为一边的一点

3点为另一边的一点

4拉出点下的标注点

熟练工具

cdr软件中度量工具及其它工具使用方法

以上就是cdr软件中度量工具及其它工具使用方法介绍,希望这篇教程能对初学者有所帮助,能熟练掌握度量工具的使用方法和操作技巧。
