CorelDRAW 为设计师常用的平面设计软件，它的绘图功能也非常强大，用它来绘制线路图也是非常方便的，今天我们和大家分享的是CorelDRAW X4 绘制深圳地铁线路图，绘制一张矢量的高清地铁线路图。
- 软件名称：
- CorelDRAW X6 官方简体中文精简绿色便携版
- 软件大小：
- 176MB
- 更新时间：
- 2016-03-18立即下载
1、我们先在网上查看与搜索关于“深圳地铁最新线路图”，由于网上的多为像素与尺寸比较小的JPG图片，如果想打印大尺寸的画面，那么会不清晰，因此，我们使用CorelDRAW X4进行重新的绘制，这样便可以绘制出一张矢量的“深圳地铁最新线路图”了，可以设置相关输出尺寸进行打印输出了。如下图：

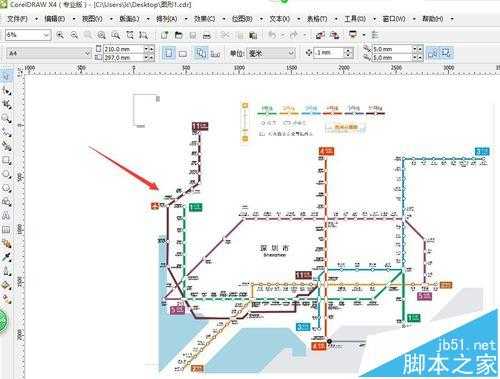

2、打开CorelDRAW X4，将提前准备好的JPG地铁最新线路图导入到CorelDRAW工作台上，如下图：
3、在导入的JPG地铁最新线路图素材上，鼠标点击右键，对图层进行锁定，这样为了方便在上面进行绘制线路，避免绘制过程中误拖动图层，发生位置的问题。
4、在CorelDRAW X4左侧工具栏上“手绘”工具下的小三角，弹出下拉菜单选项，选择“贝塞尔”工具，在工作台上，对照线路进行绘制线条，如下图：

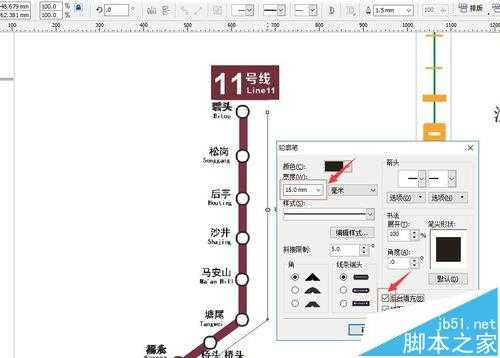

5、选择刚绘制的线条，按F12键，弹出“轮廓笔”菜单，设置适当的宽度，如我们设置为15mm，这个宽度可以根据需要设；勾选下面的“后台填充”与“按图像比例显示”，并选择好颜色。
6、在工具栏选择“椭圆形”工具，按住shift键进行圆形绘制，对照素材图型大小进行绘制，在颜色选择栏里右键点击颜色变更圆形的边框颜色，填充圆形中间为白色，同时完成后按F12如上操作，设置圆形边框线条的大小。（例如设置宽度为8mm，并勾选下面的“后台填充”与“按图像比例显示”），然后复制多个圆形图，对照线路上进行排列。
7、对照图片素材，在工具栏上选择“文本”工具，输入站点名称与英文名称，如下图：
8、根据上述的步骤，进行对照绘制，沿着线路进行不同的颜色线条绘制，并输站点名称的中英文。对于线路上的交接点绘制，选择矩形工具，绘制出一个长方形，并按F12，设置边框大小与颜色，方法参数上述步骤。然后，选择“选择”工具，将矩形四角拖动，变成圆角。如下图。
9、细心绘制线条线路，并调整好，绘制完成后，由于是CDR绘制的矢量图，这样导出JPG格式图片后，就可以自行设置导出的尺寸了。如下图：
10、一张漂亮的深圳地铁最新线路图绘制完成。
注意事项：
在绘制线条过程中可以分别对线条进行锁定，避免移动到位置。绘制完成后再取消锁定即可。
