通过本章的学习，相信读者一定会惊叹自己作品中呈现出的那种华丽效果。在下面要进行的实例练习中，将综合使用以上所介绍的交互式工具，并对这些功能进行多种演练。该实例在制作中首先使用了“交互式网格填充”工具制作出香水瓶体图形，然后结合使用“交互式调和”、“封套”工具制作出具体金属质感的瓶盖效果，最后通过“交互式阴影”、“交互式透明”的结合使用制作出香水瓶的高光和倒影效果，将香水瓶特有的质感一览无余地展露出来，更大的增加了香水产品的诱惑力。

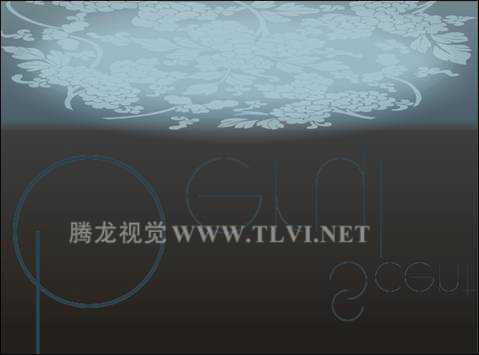

（1）启动CorelDRAW，执行“文件”→“打开”命令，打开本书附带光盘\Chapter-08\“背景.cdr”文件，如图8-134所示。

图8-134 打开背景素材

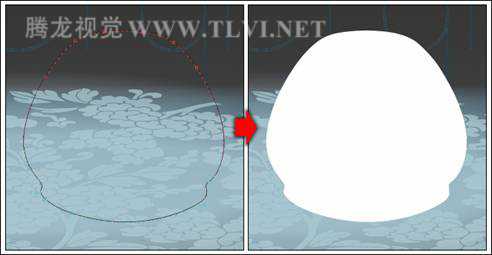

（2）选择工具箱中的“贝塞尔”工具，在页面中绘制香水瓶瓶身的外轮廓图形，并将其先填充为白色，轮廓色为无，如图8-135所示。

图8-135 绘制香水瓶外形

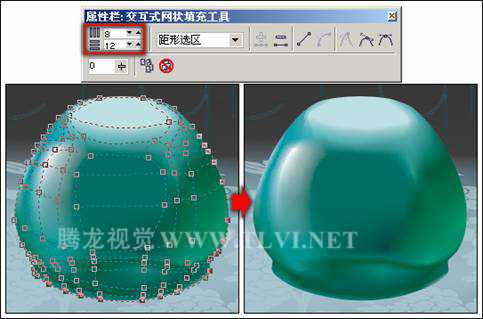

（3）保持白色图形的选择状态，选择工具箱中的“交互式网格填充”工具，在属性栏中对网格大小参数进行设置，接着依次选中各个节点或网格，打开“颜色”泊坞窗，设置其颜色，为其进行填充。在填充颜色的同时要对相应节点的位置和属性进行调整，如图8-136所示，制作出玻璃质感的香水瓶瓶身图形。

图8-136 应用网格填充效果

提示：由于添加交互式网格填充后，对象不会显示具体的颜色值，在这里读者可以执行“文件”→“导入”命令，将本书附带光盘\Chapter-08\“香水瓶.cdr”文件导入使用，按下<Ctrl+U>键取消图形群组，然后复制相应图形到绘图页面中即可。

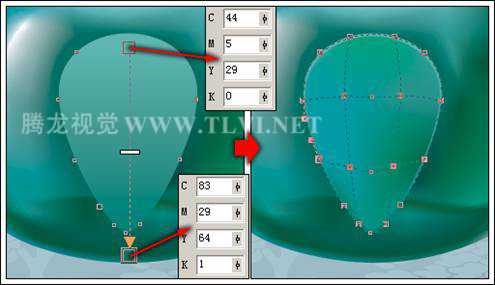

（4）接下来参照图8-137所示，在瓶身图形上绘制一个填充渐变色的图形，然后将该图形原位置再制，并将再制图形等比例缩小。使用“交互式网格填充”工具，为再制图形添加网格填充效果。

图8-137 绘制图形

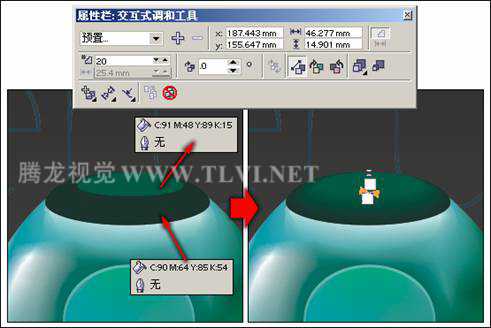

（5）使用“贝塞尔”工具，在瓶颈处绘制两个填充不同颜色的图形，然后使用“交互式调和”工具，在绘制的两个图形之间添加调和效果，如图8-138所示。

图8-138 创建调和图形

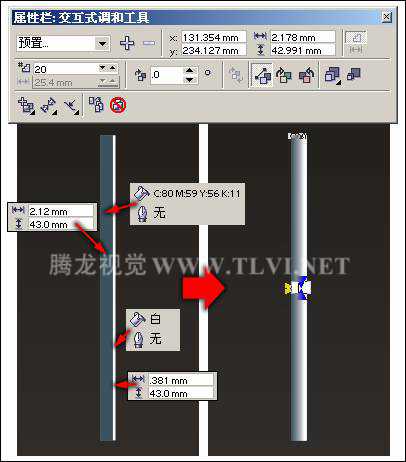

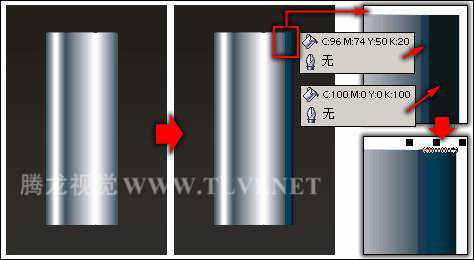

（1）使用工具箱中的“矩形”工具，在页面中绘制两个矩形对象，并分别为其填充颜色。然后再使用“交互式调和”工具，在两个矩形之间添加调和效果，如图8-139所示。

图8-139 绘制矩形并添加调和效果

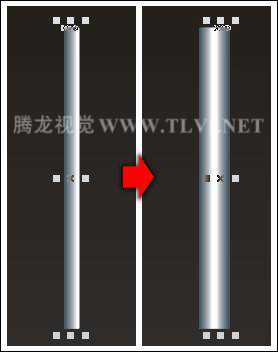

（2）使用“选择”工具，将刚创建的调和群组图形选中，按下<Ctrl+G>键将其群组。然后按下小键盘上的<+>号键将其原位置再制，接着单击属性栏中的“镜像”按钮，将再制图形水平翻转，并调整再制图形的位置，如图8-140所示。

图8-140 再制并调整图形

（3）参照步骤（6）~（7）的操作方法，再制作出如图8-141所示的调和图形效果。

图8-141 绘制其他调和图形

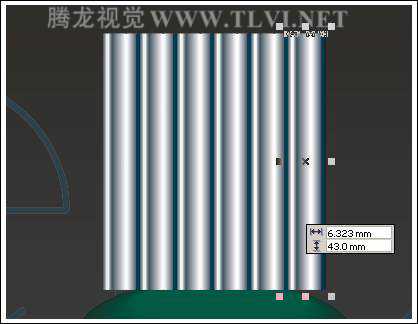

（4）将制作的调和图形，取消全部群组，然后选择其中一个调和图形，执行“排列”→“拆分调和群组”命令，将其调和群组拆分。通过同样操作方法，将所有调和群组拆分，最后再将拆分后的图形全群组。调整图形的比例和位置，然后将其再制五个，并参照图8-142所示将其排列。

图8-142 再制并调整图形

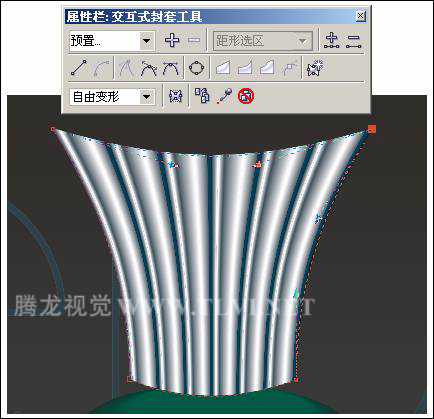

（5）将排列后的图形全部群组，然后选择工具箱中的“封套”工具，为群组后的图形添加封套效果，将其变形，如图8-143所示。

图8-143 添加封套效果

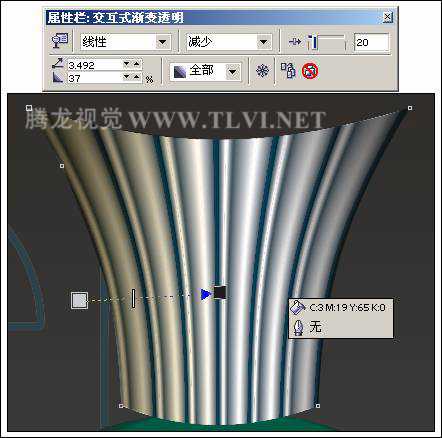

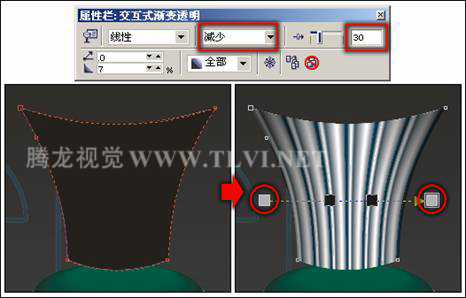

（6）使用“贝塞尔”工具，沿变形后图形的边缘绘制曲线图形，接着将图形填充为黑色，轮廓色设置为无，然后使用“交互式透明”工具，为图形添加线性透明效果，如图8-144所示。

图8-144 绘制图形并添加透明效果

（7）使用“选择”工具，将添加透明效果的图形选中，然后按下小键盘上的<+>号键将其原位置再制。将再制图形填充为黄褐色，并使用“交互式透明”工具，对其透明效果进行调整，如图8-145所示。

图8-145 再制并调整图形
