　solidwork怎么给零件压花？

　1、榔头零件已经建立好，准备演示压花，如图所示

SolidWorks

立即下载

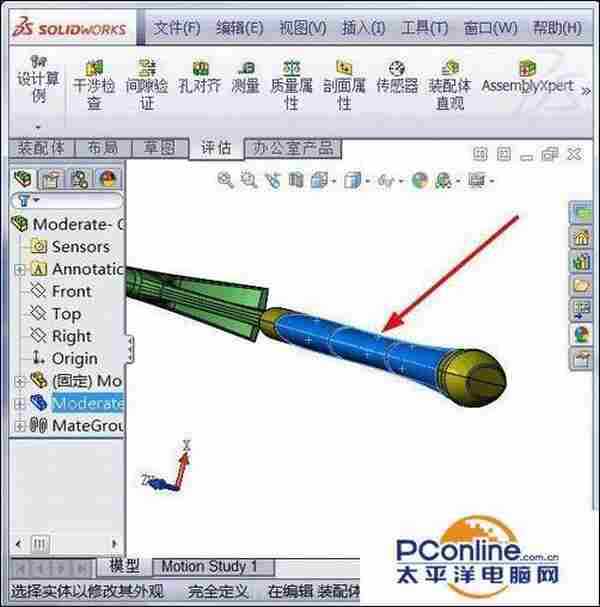

　　2、选择要压花的面，如图所示

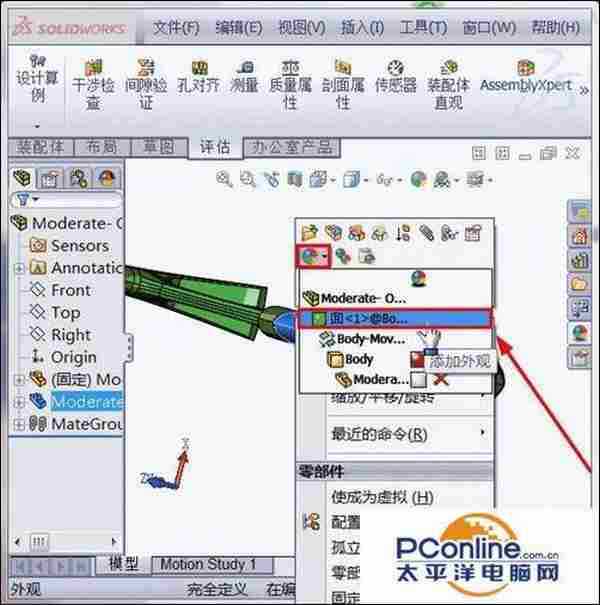

　　3、点击鼠标右键，弹出下拉菜单，选择“外观”，选择“面”，如图所示

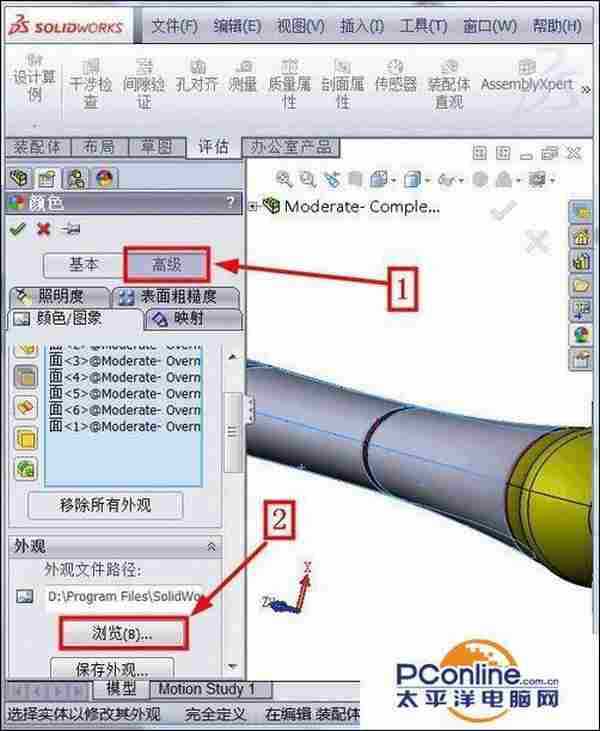

　　4、弹出“颜色”下拉菜单，选择“高级”，点击“浏览”，如图

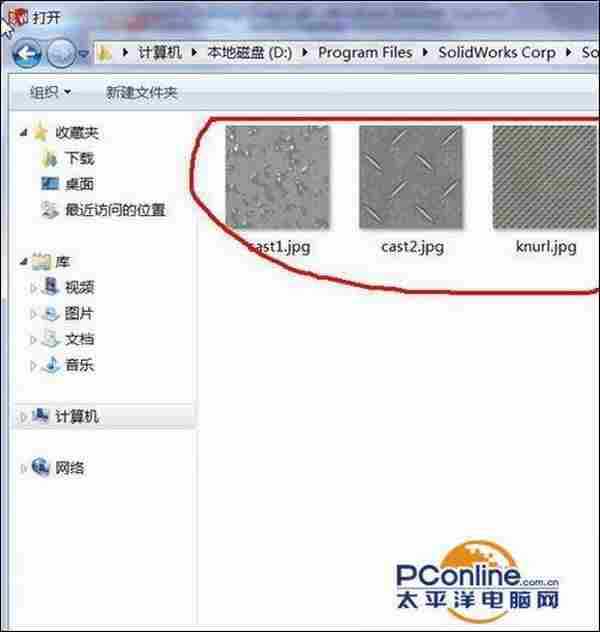

　　5、打开D:Program FilesSolidWorks CorpSolidWorksdataImagestexturesmetalmachined，选择所有文件。(D盘为你安装solidworks的盘)，出现很多加工的图，如图所示

solidwork怎么给零件压花？

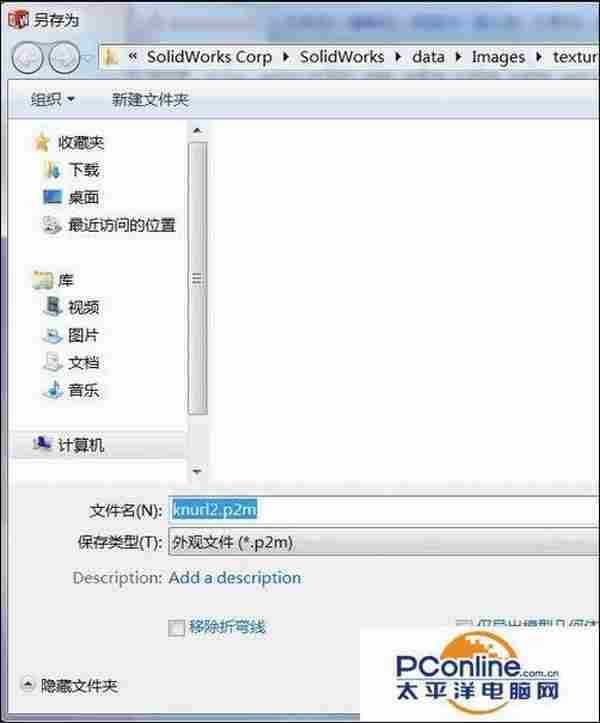

　　6、选择你要压花的样式，打开，弹出转换文件，点击保存，如图所示

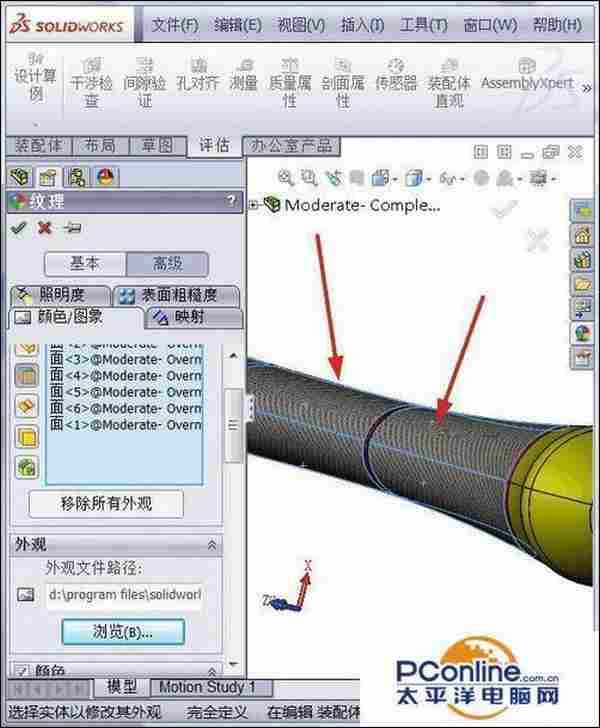

　　7、压花成功，如图所示

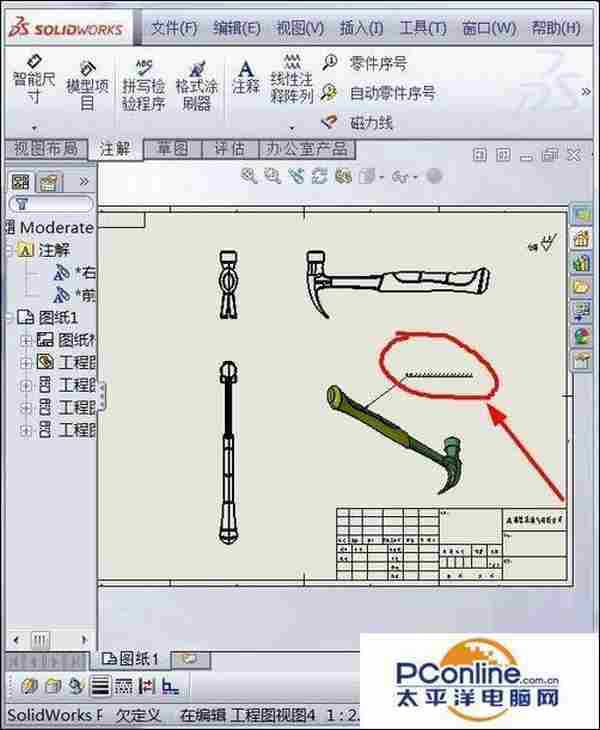

　　8、工程图，直接用“注释”，标注即可，如图所示
