本教程教的朋友们介绍在CDR中的对象组织的方法,教程介绍的很详细,介绍的内容也比较基础,感兴趣的朋友可以学习一下!

在编辑多个对象时,时常希望将图形页面中的对象整齐地、有条理地和美观地排列和组织起来。这就要用到 CorelDRAW 12所提供的对齐、分布、顺序及组织工具或命令。

一、对象的对齐

选中多个对象后,单击菜单命令“排列” /“对齐与分布”或按下属性栏中的  在编辑多个对象时,时常希望将图形页面中的对象整齐地、有条理地和美观地排列和组织起来。这就要用到 CorelDRAW 12所提供的对齐、分布、顺序及组织工具或命令。

一、对象的对齐

选中多个对象后,单击菜单命令"排列" /"对齐与分布"或按下属性栏中的入门:CorelDRAW 12对象组织的方法详解(对齐与分布)按钮,即可打开"对齐与分布")对话框。

入门:CorelDRAW 12对象组织的方法详解

"对齐与分布"对话框

选择"对齐"标签,在"对齐"属性页面中可以选择对齐的方式。对齐参数也可以组合选择。

入门:CorelDRAW 12对象组织的方法详解

使用"中"对齐的效果

二、对象的分布

在弹出的"对齐与分布"对话框中,选择"分布"标签,即可显示"分布"属性页面。

入门:CorelDRAW 12对象组织的方法详解

"分布"属性页面

在"分布"属性页面中可以选择分布的方式,也可以选择根据"选定的范围"或"页面的范围"来分布选定对象。分布参数同样可以组合选择。

入门:CorelDRAW 12对象组织的方法详解

"间距"分布效果

三、对象的顺序
在 CorelDRAW 12中,新增加了一组用于 快速调整所选对象排列顺序的功能按钮:入门:CorelDRAW 12对象组织的方法详解(到前面)和入门:CorelDRAW 12对象组织的方法详解(到后面)。如果绘制了两个以上的图形对象,并选择其中之一后,在属性栏上就会出现这两个按钮。

入门:CorelDRAW 12对象组织的方法详解

绘制多个图形对象后的选取工具属性栏入门:CorelDRAW 12对象组织的方法详解(到前面)

单击属性栏中的入门:CorelDRAW 12对象组织的方法详解(到前面)按钮,可以快速调整所选图形对象的顺序,将其移动到最前面。

入门:CorelDRAW 12对象组织的方法详解

移动选定图形对象到前面入门:CorelDRAW 12对象组织的方法详解(到后面)

单击属性栏中的入门:CorelDRAW 12对象组织的方法详解(到后面) 按钮,可以快速调整所选图形对象的顺序,将其移动到最后面。

入门:CorelDRAW 12对象组织的方法详解

移动选定图形对象到后面

四、网格与导线

网格与导线是在绘图过程中常常用到的辅助对齐工具,网格可以提供有规律的、等距的参考点(或线 ),而导线则可以任意调整到需要的位置,为用户提供参考线。当选取工具处于无选取状态时,在其属性栏中有入门:CorelDRAW 12对象组织的方法详解(对齐网格)、入门:CorelDRAW 12对象组织的方法详解(对齐导线)、入门:CorelDRAW 12对象组织的方法详解(对齐对象)和入门:CorelDRAW 12对象组织的方法详解(动态辅助线)四项功能按钮可以使用。

入门:CorelDRAW 12对象组织的方法详解(对齐网格)

使用入门:CorelDRAW 12对象组织的方法详解(对齐网格)功能时,当对象移近网格时,将自动贴近并与网格对齐。

单击"查看" /"网格"选项命令,即可在绘图页面中显示网格。

网格和标尺的尺寸大小,可以单击"查看" /"网格和标尺设置"菜单命令,在弹出的对话框中设置。

入门:CorelDRAW 12对象组织的方法详解

网格和标尺设置

在"网格"属性页面中,选择"间距"单选框后,可在其下面的增量框中设置网格线之间的间隔距离。

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(对齐网格)按钮后,移动选定的图形对象时,图形对象中的节点将向距离最近的网格线靠拢对齐。

入门:CorelDRAW 12对象组织的方法详解

对齐网格的效果

入门:CorelDRAW 12对象组织的方法详解(对齐导线)

使用入门:CorelDRAW 12对象组织的方法详解(对齐导线)时当对象靠近导线时就会自动贴向导线。将鼠标移动到标尺中,向绘图页面中拖动时可看到一条虚线跟随,到达需要的位置时释放鼠标即可显示导线。当导线被选中时呈红色,再次单击后可以调整其倾斜角度。

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(对齐导线)按钮后,移动选定的图形对象时,图形对象中的节点将向距离最近的导线及其交叉点靠拢对齐。

入门:CorelDRAW 12对象组织的方法详解

对齐导线后的效果

入门:CorelDRAW 12对象组织的方法详解(对齐对象)

在 CorelDRAW 12中,增强了入门:CorelDRAW 12对象组织的方法详解(对齐对象)功能。使用该功能后,在移动对象时遇到其他对象,便会以该对象中的节点、 节点间区域、中心点、边界框及文本基线等 为参考点自动对齐该对象。

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(对齐对象)按钮后,即可移动选定的图形对象与目标对象中的参考点自动对齐。

入门:CorelDRAW 12对象组织的方法详解

对齐对象后的效果

注意: 当使用绘图工具时,光标接近目标对象的节点,就会出现一个蓝色的小方框,表示已经对齐该点。对齐不同的点时,会出现不同的提示符号。

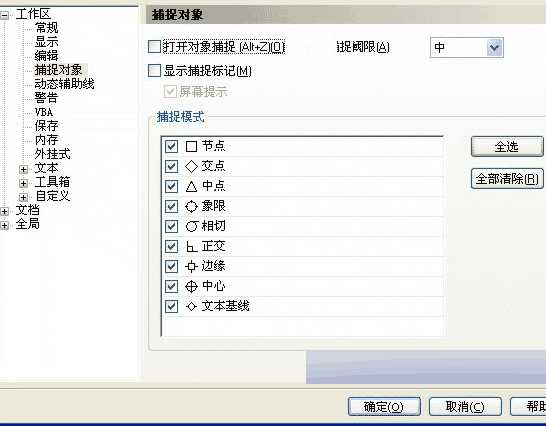

对齐对象时贴紧对象的程度,可以单击"查看" /"对齐对象设置"菜单命令,在弹出的对话框中设置。

入门:CorelDRAW 12对象组织的方法详解

对齐对象设置

在 "捕捉对象"属性页面中,可以选择设置"捕捉 阀限"的大小,以确定对齐对象时的贴紧程度,还可以在"捕捉模式"列选框中选择对齐不同点时所显示的提示符号。

入门:CorelDRAW 12对象组织的方法详解(动态辅助线)

动态辅助线是CorelDRAW 12新增加的一个辅助对齐功能。起用该功能后,可以显示动态的辅助线帮助用户相对于另一个对象来移动、排列和绘制对象。其使用方法如下:

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(动态辅助线) 按钮后,即可移动选定的图形或选定绘图工具绘制图形,显示的动态辅助线会与目标对象中的参考点自动对齐。

入门:CorelDRAW 12对象组织的方法详解

利用动态辅助线绘图

动态辅助线的相关属性,可以单击"查看" /" 动态辅助线设置" 菜单命令,在弹出的对话框中设置。

入门:CorelDRAW 12对象组织的方法详解

动态辅助线设置

在"动态辅助线设置" 属性页面中,可以选择是否启用"角度屏幕提示"、"距离屏幕提示"和"捕捉标记",以及"角度显示度数"和"捕捉标记显示距离"的设置。 img alt="\" src="//img.jbzj.com/file_images/article/201511/20151121144950215.gif">(对齐与分布)按钮,即可打开“对齐与分布”)对话框。


入门:CorelDRAW 12对象组织的方法详解

“对齐与分布”对话框

选择“对齐”标签,在“对齐”属性页面中可以选择对齐的方式。对齐参数也可以组合选择。

入门:CorelDRAW 12对象组织的方法详解

使用“中”对齐的效果

二、对象的分布

在弹出的“对齐与分布”对话框中,选择“分布”标签,即可显示“分布”属性页面。

入门:CorelDRAW 12对象组织的方法详解

“分布”属性页面

在“分布”属性页面中可以选择分布的方式,也可以选择根据“选定的范围”或“页面的范围”来分布选定对象。分布参数同样可以组合选择。

入门:CorelDRAW 12对象组织的方法详解

“间距”分布效果

三、对象的顺序

在 CorelDRAW 12中,新增加了一组用于 快速调整所选对象排列顺序的功能按钮:入门:CorelDRAW 12对象组织的方法详解(到前面)和入门:CorelDRAW 12对象组织的方法详解(到后面)。如果绘制了两个以上的图形对象,并选择其中之一后,在属性栏上就会出现这两个按钮。

入门:CorelDRAW 12对象组织的方法详解

绘制多个图形对象后的选取工具属性栏入门:CorelDRAW 12对象组织的方法详解(到前面)

单击属性栏中的入门:CorelDRAW 12对象组织的方法详解(到前面)按钮,可以快速调整所选图形对象的顺序,将其移动到最前面。

入门:CorelDRAW 12对象组织的方法详解

移动选定图形对象到前面入门:CorelDRAW 12对象组织的方法详解(到后面)

单击属性栏中的入门:CorelDRAW 12对象组织的方法详解(到后面) 按钮,可以快速调整所选图形对象的顺序,将其移动到最后面。

入门:CorelDRAW 12对象组织的方法详解

移动选定图形对象到后面

四、网格与导线

网格与导线是在绘图过程中常常用到的辅助对齐工具,网格可以提供有规律的、等距的参考点(或线 ),而导线则可以任意调整到需要的位置,为用户提供参考线。当选取工具处于无选取状态时,在其属性栏中有入门:CorelDRAW 12对象组织的方法详解(对齐网格)、入门:CorelDRAW 12对象组织的方法详解(对齐导线)、入门:CorelDRAW 12对象组织的方法详解(对齐对象)和入门:CorelDRAW 12对象组织的方法详解(动态辅助线)四项功能按钮可以使用。

入门:CorelDRAW 12对象组织的方法详解(对齐网格)

使用入门:CorelDRAW 12对象组织的方法详解(对齐网格)功能时,当对象移近网格时,将自动贴近并与网格对齐。

单击“查看” /“网格”选项命令,即可在绘图页面中显示网格。

网格和标尺的尺寸大小,可以单击“查看” /“网格和标尺设置”菜单命令,在弹出的对话框中设置。

入门:CorelDRAW 12对象组织的方法详解

网格和标尺设置

在“网格”属性页面中,选择“间距”单选框后,可在其下面的增量框中设置网格线之间的间隔距离。

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(对齐网格)按钮后,移动选定的图形对象时,图形对象中的节点将向距离最近的网格线靠拢对齐。

入门:CorelDRAW 12对象组织的方法详解

对齐网格的效果

入门:CorelDRAW 12对象组织的方法详解(对齐导线)

使用入门:CorelDRAW 12对象组织的方法详解(对齐导线)时当对象靠近导线时就会自动贴向导线。将鼠标移动到标尺中,向绘图页面中拖动时可看到一条虚线跟随,到达需要的位置时释放鼠标即可显示导线。当导线被选中时呈红色,再次单击后可以调整其倾斜角度。

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(对齐导线)按钮后,移动选定的图形对象时,图形对象中的节点将向距离最近的导线及其交叉点靠拢对齐。

入门:CorelDRAW 12对象组织的方法详解

对齐导线后的效果

入门:CorelDRAW 12对象组织的方法详解(对齐对象)

在 CorelDRAW 12中,增强了入门:CorelDRAW 12对象组织的方法详解(对齐对象)功能。使用该功能后,在移动对象时遇到其他对象,便会以该对象中的节点、 节点间区域、中心点、边界框及文本基线等 为参考点自动对齐该对象。

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(对齐对象)按钮后,即可移动选定的图形对象与目标对象中的参考点自动对齐。

入门:CorelDRAW 12对象组织的方法详解

对齐对象后的效果

注意: 当使用绘图工具时,光标接近目标对象的节点,就会出现一个蓝色的小方框,表示已经对齐该点。对齐不同的点时,会出现不同的提示符号。

对齐对象时贴紧对象的程度,可以单击“查看” /“对齐对象设置”菜单命令,在弹出的对话框中设置。

入门:CorelDRAW 12对象组织的方法详解

对齐对象设置

在 “捕捉对象”属性页面中,可以选择设置“捕捉 阀限”的大小,以确定对齐对象时的贴紧程度,还可以在“捕捉模式”列选框中选择对齐不同点时所显示的提示符号。

入门:CorelDRAW 12对象组织的方法详解(动态辅助线)

动态辅助线是CorelDRAW 12新增加的一个辅助对齐功能。起用该功能后,可以显示动态的辅助线帮助用户相对于另一个对象来移动、排列和绘制对象。其使用方法如下:

在属性栏中按下入门:CorelDRAW 12对象组织的方法详解(动态辅助线) 按钮后,即可移动选定的图形或选定绘图工具绘制图形,显示的动态辅助线会与目标对象中的参考点自动对齐。

入门:CorelDRAW 12对象组织的方法详解

利用动态辅助线绘图

动态辅助线的相关属性,可以单击“查看” /“ 动态辅助线设置” 菜单命令,在弹出的对话框中设置。

入门:CorelDRAW 12对象组织的方法详解

动态辅助线设置

在“动态辅助线设置” 属性页面中,可以选择是否启用“角度屏幕提示”、“距离屏幕提示”和“捕捉标记”,以及“角度显示度数”和“捕捉标记显示距离”的设置。

教程结束,以上就是CorelDRAW 12对象组织的方法详解,大家看明白了吗?希望能对大家有所帮助!
